Pārskats

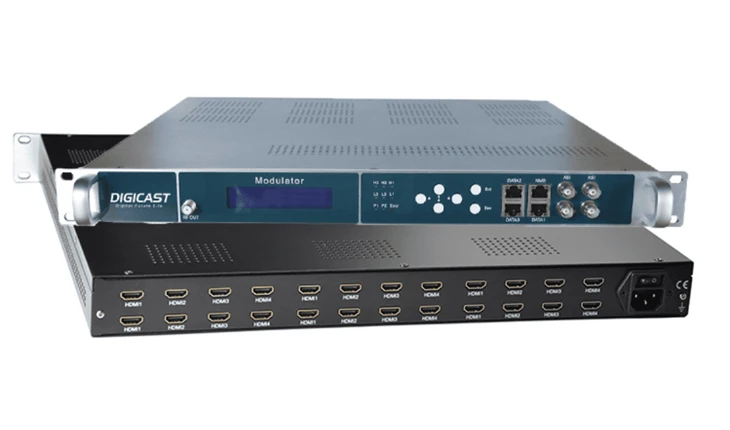

DMB-9581E sērijas daudzkanālu H.264 HD kodējums un modulators (viss-vienā{5}}vienā) ir augsta-blīvuma un elastīga ierīce, kas integrē kodējumu no 8/12/16/20 līdz 24*HDMI iekšā ar izcilu veiktspēju un HDMI modulāciju un multipleksēšanu un modulēšanu, modulācija. Ne tikai HDMI ieeja, tā vienlaikus atbalsta uztvērējus un HDMI ieeju, uztvērēju signāla demodulāciju un HDMI signāla kodēšanu, RF izvadi ar DVB-T/DVB-C/ATSC/ISDB-T/DTMB opciju.
Funkcijas:
Ievade:
1. versija: 4 / 8 / 12 / 16 / 20 / 24 *HDMI ieeja+2 * neatkarīga ASI+128*IP(SPTS/MPTS), kas spēj multipleksēt.
2. versija: atbalsts HDMI+uztvērēja jauktajai ievadei opcijai: 16 HDMI+8*Tuner,
8 HDMI+16 uztvērēji, HDMI un uztvērēju ieejai jābūt 4 reizēm, un ieejai jābūt ne vairāk kā 24 kanāliem
Izvade:
DATA1: IP izvade, izmantojot RTMP/HTTP/RTSP/HLS/SRT protokolu;
DATA2: IP izvade, izmantojot UDP/RTP protokolu; 2*ASI (neatkarīgs),
RF izeja ar 16/24*RF DVB-T/ATSC-T/ISDB-T/Tb/DTMB vai 32*RF DVB-C opcijai.
( ja ISDB-T RF izeja tikai 1*ASI ieeja, ISDB-T izeja tikai 2K režīmā,don't atbalsta 4K un 8K)
Ar izciliem pleciem un modulācijas kvalitāti MER Lielāka vai vienāda ar 40 dB
Atbalstiet mazāku enerģijas patēriņu un augstu uzticamību ar MTBF (vidējais laiks starp kļūmēm), kas ir lielāks par vai vienāds ar 50 000 stundām
Aprīkots ar multipleksēšanas moduli, spēj multipleksēt lokālās programmas ar ārējo TS, IP
Izslēdziet-atmiņas iespējas
Atbalsta tīmekļa pārlūkprogrammas pārvaldība, izmantojot Ethernet interfeisu
Atbalstiet programmatūras jaunināšanu, izmantojot Ethernet interfeisu
Pieteikums
|
Dažādas DTV apraides sistēmas |
Informācija par centru un korporatīvā TV |
|
Mājas izklaide |
Rūpnieciskā uzraudzība un HD novērošana |
|
Campus TV un sporta tiešraides |
Dzīvoklis, Privātmāja |
|
Sabiedriskā apraide |
Restorāns, jahta, klubs un kūrorts |
|
Viesnīcas un slimnīcas TV |
Automaģistrāles un dzelzceļa mobilā ierīce |
|
Muzejs, teātris un kinoteātris, ģimnāzija |
Lidosta, Dzelzceļa stacija |
|
HDTV izplatīšana |
Reklāma laukumā un tā tālāk |
Populāri tagi: hdmi kodētājs un modulators, Ķīnas hdmi kodētāju un modulatoru ražotāji, piegādātāji, rūpnīca
Specifikācijas
IP straumes ievade
Atbalsta 128 * IP straumēšanas ievadi SPTS/MPTS UDP/RTP katrā portā, kopā 3 * Gigabit ports (DATA1/DATA2/DATA3)
Ethernet porta transporta protokols TS, izmantojot UDP / RTP unicast un multicast, IGMP V2/V3
Maksimālais pārraides ātrums 800 Mbps katrai ieejai
ASI straumes ievade
Atbalsts: 6 * ASI ieeja
Savienotājs: BNC mātīte, 75Ω
Signāla līmenis: 200-800 mVp-p
Paketes garums: 188 baiti
Maksimālais bitu{0}}ratums: vienā portā Mazāks vai vienāds ar 100 Mb/s
RF izejas modulācija
ISDB-T modulācija
ISDB-T RF izeja: 16*ISDB-T, kas nav-blakus frekvences RF izeja,
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
ISDB-T standarta ARIB STD-B31
Zvaigznājs: DQPSK, QPSK, 16QAM, 64QAM
Aizsargu intervāls: 1/32, 1/16, 1/8, 1/4
Pārraides režīms: 2K, 4K, 8K
Koda likme: 1/2, 3/4, 5/6, 7/8
Joslas platums: 6MHz
TS bitu pārraides ātrums ＜21 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana -35~-5dBm ar soli 0,1 dB
DVB-T modulācija
Kanāls: 16*DVB-T, kas nav-blakus frekvences RF izeja
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
Modulācijas standarts: EN300744
Joslas platums: 6M, 7M, 8M
FFT režīms: 2K, 8K
Zvaigznājs: QPSK, 16QAM, 64QAM
Aizsargu intervāls 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bitu pārraides ātrums＜ 31 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana: -35~-5dBm ar 0,1 dB soli
ATSC-T modulācija
Kanāls:16*ATSC-T, kas nav-blakusfrekvences RF izeja
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
Zvaigznājs: 8VSB
TS bitu pārraides ātrums ＜19 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana -35~-5dBm ar soli 0,1 dB
IP straumes izvade
Atbalsts: 8*IP (MPTS/SPTS) UDP/RTP izeja no DATA 1Port
Multipleksēšana
Atbalsta līdz 180 PID katrā kanālā ar PID pārveidošanu (manuāli vai automātiski)
Precīza PCR regulēšana
Var izmantot PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT ieliktni
Kontrole un uzraudzība
Konfigurācijas interfeiss: tīmekļa-bāze
Tālvadība: jaunināšana, izmantojot tīklu
Savienotājs: RJ45,100M/1000M Ethernet interfeiss
Fiziskais un spēks
Spriegums 110~220V
Patēriņš: 18~20W
Darba temperatūra: 0-50 grādi
Izmēri: 483 mm (W) * 360 mm (G) * 44,5 mm (A)
Svars: 7KG/gab
