Pārskats

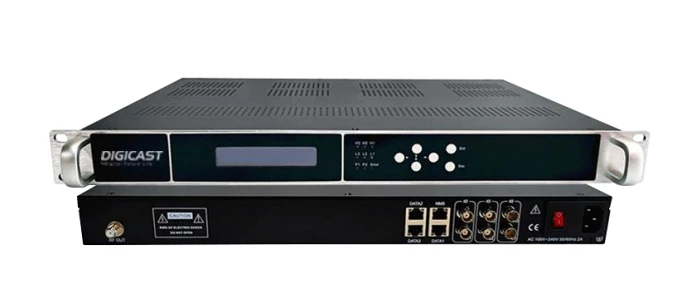

DMB-5100E sērijas IP-to{3}}RF modulators ir izveidots, lai saņemtu multivides saturu no IP mugurkaula vai CDN infrastruktūrām un pārveidotu programmas ciparu RF signālos ISDB-T apraidei. Šī viss{6}}vienā-ierīce apkopo UDP/RTP IP transporta straumes, izmantojot trīs Gigabit Ethernet portus, un katrs ports atbalsta pat 128 SPTS vai MPTS IP straumes. Tā atbalsta arī sešus ASI ievades kanālus. Pēc tam iekārta modulē ievades IP un ASI signālus 8, 16 vai 24 blakus ISDB-T RF nesējos, kas ir labi piemēroti tādiem tirgiem kā Japāna, Čīle, Brazīlija, Peru, Bolīvija un Argentīna Dienvidamerikā.
Funkcijas:
Šai ierīcei ir spēcīgas modulācijas iespējas, un tai ir trīs Gigabit Ethernet datu porti IP ievadei. Katrs ports var apstrādāt līdz 128 IP straumēm SPTS vai MPTS formātā, atbalstot UDP, RTP, unicast un multicast protokolus.
Ar vairāku nesēju RF izvadi tas var saņemt simtiem IP straumju un ģenerēt līdz pat 8, 16 vai 24 ISDB-T RF kanāliem. Tas ļauj izplatīt simtiem standarta izšķirtspējas un augstas izšķirtspējas programmu, izmantojot koaksiālos kabeļus vai zemes apraides sistēmas.
Tas efektīvi izmanto spektra resursus, nodrošinot 8, 16 vai 24 blakus esošās frekvenču izejas. Frekvenču diapazons aptver no 96 līdz 864 MHz ar kopējo joslas platumu 768 MHz, kas ļauj elastīgi piešķirt frekvences pieejamās joslas ietvaros.
Populāri tagi: rtmp uz isdb-t modulatoru, Ķīna rtmp uz isdb-t modulatoru ražotāji, piegādātāji, rūpnīca
Specifikācijas
IP straumes ievade
Atbalsta 128 * IP straumēšanas ievadi SPTS/MPTS UDP/RTP katrā portā, kopā 3 * Gigabit ports (DATA1/DATA2/DATA3)
Ethernet porta transporta protokols TS, izmantojot UDP / RTP unicast un multicast, IGMP V2/V3
Maksimālais pārraides ātrums 800 Mbps katrai ieejai
ASI straumes ievade
Atbalsts: 6 * ASI ieeja
Savienotājs: BNC mātīte, 75Ω
Signāla līmenis: 200-800 mVp-p
Paketes garums: 188 baiti
Maksimālais bitu{0}}ratums: vienā portā Mazāks vai vienāds ar 100 Mb/s
RF izejas modulācija
ISDB-T modulācija
ISDB-T RF izeja: 16*ISDB-T, kas nav-blakus frekvences RF izeja,
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
ISDB-T standarta ARIB STD-B31
Zvaigznājs: DQPSK, QPSK, 16QAM, 64QAM
Aizsargu intervāls: 1/32, 1/16, 1/8, 1/4
Pārraides režīms: 2K, 4K, 8K
Koda likme: 1/2, 3/4, 5/6, 7/8
Joslas platums: 6MHz
TS bitu pārraides ātrums ＜21 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana -35~-5dBm ar 0,1 dB soli
IP straumes izvade
Atbalsts: 8*IP (MPTS/SPTS) UDP/RTP izeja no DATA 1Port
Multipleksēšana
Atbalsta līdz 180 PID katrā kanālā ar PID pārveidošanu (manuāli vai automātiski)
Precīza PCR regulēšana
Var izmantot PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT ievietojumu
Kontrole un uzraudzība
Konfigurācijas interfeiss: tīmekļa-bāze
Tālvadība: jaunināšana, izmantojot tīklu
Savienotājs: RJ45,100M/1000M Ethernet interfeiss
Fiziskais un spēks
Spriegums 110~220V
Patēriņš: 18~20W
Darba temperatūra: 0-50 grādi
Izmēri: 483 mm (W) * 360 mm (G) * 44,5 mm (A)
Svars: 7KG/gab
