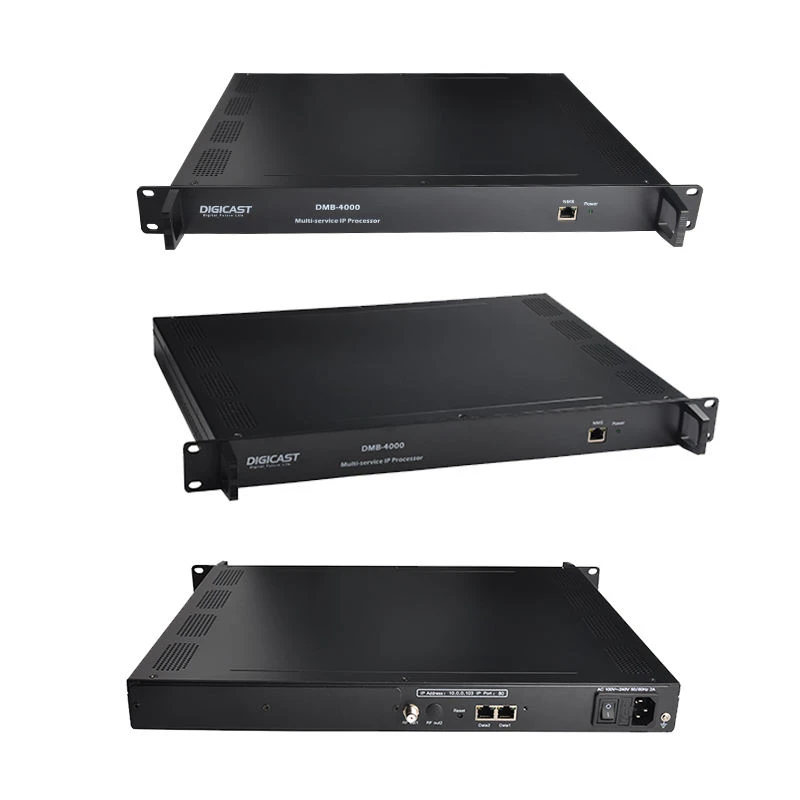

Pārskats
Funkcijas:
Maksimāli. 3 moduļi maināmi 1 U šasijā, kompakts izmērs, vienkārša uzstādīšana.
Atbalstiet DVB vispārējo kodēšanas sistēmu (ETR289), simulcrypt standartus ETSI 101 197 un ETSI 103 197
Jānovērš atbalsta tīkla nervozitāte.
Divi barošanas avoti (viens dublēšanai)
Atbalsts ne vairāk kā 108 Mb/s vienai IP adresei, ne vairāk kā 840 Mb/s vienam IP portam.
Atbalstiet PSI/SI rediģēšanu un ievietošanu.
Dažādas RF izejas (atbalsts max
Lielisks RF izvades indekss, MER lielāks vai vienāds ar 40 dB
Atbalstiet PCR precizitātes regulēšanu.
Atbalstiet NMS pārvaldību.
Populāri tagi: 16 kanālu ip qam modulators, Ķīna 16 kanālu ip qam modulatoru ražotāji, piegādātāji, rūpnīca
Specifikācijas
IP straumes ievade
Atbalsta 128 * IP straumēšanas ievadi SPTS/MPTS UDP/RTP katrā portā, kopā 3 * Gigabit ports (DATA1/DATA2/DATA3)
Ethernet porta transporta protokols TS, izmantojot UDP / RTP unicast un multicast, IGMP V2/V3
Maksimālais pārraides ātrums 800 Mbps katrai ieejai
ASI straumes ievade
Atbalsts: 6 * ASI ieeja
Savienotājs: BNC mātīte, 75Ω
Signāla līmenis: 200-800 mVp-p
Paketes garums: 188 baiti
Maksimālais bitu{0}}ratums: vienā portā Mazāks vai vienāds ar 100 Mb/s
RF izejas modulācija
ISDB-T modulācija
ISDB-T RF izeja: 16*ISDB-T, kas nav-blakus frekvences RF izeja,
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
ISDB-T standarta ARIB STD-B31
Zvaigznājs: DQPSK, QPSK, 16QAM, 64QAM
Aizsargu intervāls: 1/32, 1/16, 1/8, 1/4
Pārraides režīms: 2K, 4K, 8K
Koda likme: 1/2, 3/4, 5/6, 7/8
Joslas platums: 6MHz
TS bitu pārraides ātrums ＜21 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana -35~-5dBm ar 0,1 dB soli
DVB-T modulācija
Kanāls: 16*DVB-T, kas nav-blakus frekvences RF izeja
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
Modulācijas standarts: EN300744
Joslas platums: 6M, 7M, 8M
FFT režīms: 2K, 8K
Zvaigznājs: QPSK, 16QAM, 64QAM
Aizsargu intervāls 1/4, 1/8, 1/16, 1/32
FEC 1/2, 2/3, 3/4, 5/6, 7/8
TS bitu pārraides ātrums＜ 31 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana: -35~-5dBm ar 0,1 dB soli
ATSC-T modulācija
Kanāls:16*ATSC-T, kas nav-blakus frekvences RF izeja
Frekvenču diapazons: 96~864MHz, 1Khz viens solis
Zvaigznājs: 8VSB
TS bitu pārraides ātrums ＜19 Mbit/s
MER Lielāks vai vienāds ar 40 dB
kopējā izejas līmeņa regulēšana -35~-5dBm ar 0,1 dB soli
IP straumes izvade
Atbalsts: 8*IP (MPTS/SPTS) UDP/RTP izeja no DATA 1Port
Multipleksēšana
Atbalsta līdz 180 PID katrā kanālā ar PID pārveidošanu (manuāli vai automātiski)
Precīza PCR regulēšana
Var izmantot PSI/SI SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT ievietojumu
Kontrole un uzraudzība
Konfigurācijas interfeiss: tīmekļa-bāze
Tālvadība: jaunināšana, izmantojot tīklu
Savienotājs: RJ45,100M/1000M Ethernet interfeiss
Fiziskais un spēks
Spriegums 110~220V
Patēriņš: 18~20W
Darba temperatūra: 0-50 grādi
Izmēri: 483 mm (W) * 360 mm (G) * 44,5 mm (A)
Svars: 7KG/gab
