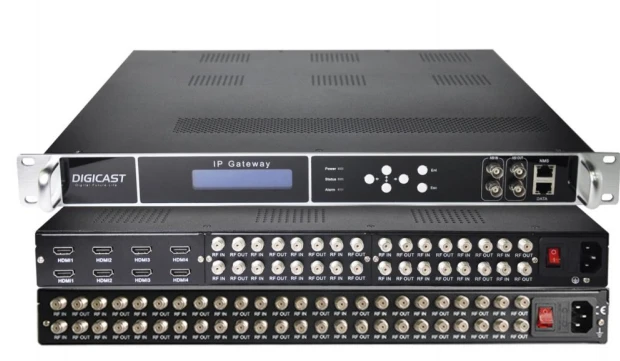

8 RF uztvērēji uz IP uztvērēju

FTA TUNERS IEVADE

DVB-T/T2 uztvērējs

Frekvenču diapazons: 30MHz-1000Mhz

Joslas platums: 6Mhz, 7Mhz, 8Mhz

Līmenis: -87 ~ -20dBm

Konstelācija: QPSK, 16QAM, 64QAM, 256QAM (tikai DVB-T2)

FEC demodulācija: DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

Aizsardzības intervāls: DVB-T: 1/4, 1/8, 1/16, 1/32

DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128

ISDB-T/Tb uztvērējs

Ieejas frekvenču diapazons: 30 ~ 900MHz

Joslas platums: 6MHz

Zvaigznājs: DQPSK, QPSK, 16QAM, 64QAM

Interleave: 0, 4, 8, 16

Aizsargu intervāls: 1/32, 1/16, 1/8, 1/4

Pārraides režīms: 2K, 4K, 8K (FFT)

FEC (koda ātrums): 1/2, 2/3, 3/4, 5/6, 7/8

DVB{0}}C uztvērējs

Ievades frekvenču diapazons: 110 ~ 862MHz

DVB-C (J83.A, J83.C,NAV B pielikuma)

Pārvadātājs: A pielikums, C pielikums

Zvaigznājs (QAM): 16, 32, 64, 128, 256, 64/256

Joslas platums (Mhz): 8, 6

Simbolu ātrums (Mbaud): 5–7, 4,2–5,3

Uztvērēja saskarne: savienotāja F-sieviešu tips

DVB-S/S2/S2X uztvērējs

(DVB-SS2X ir iespēja un par papildu samaksu, izvēloties DVB-SS2 uztvērēja ieeju)

Ieejas frekvence: 950-2150Mhz

Simbolu ātrums: 1–54 MS/s (DVB-S QPSK)

1–60 MS/s (DVB-S2/S2X QPSK)

1–60 MS/s (DVB-S2/S2X 8PSK)

1–58 MS/s (DVB-S2/S2X 16APSK)

1–55 MS/s (DVB-S2/S2X 32APSK)

1–34 MS/s (DVB-S2/S2X 64APSK)

Signāla stiprums: -65 ~ -25dBm

Half SyQuest Baseband pildviela (izmaiņas koeficients):

0,35 DVB-S

0,15–0,35 DVB-S2

0,05–0,35 DVB-S2X

FEC demodulācija: 1/2, 2/3, 3/4, 5/6, 7/8 (DVB-S QPSK)

1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 QPSK)

3/5, 2/3, 3/4, 5/6, 8/9, 9/10 (DVB-S2 8PSK)

2/3, 3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 16APSK)

3/4, 4/5, 5/6, 8/9, 9/10 (DVB-S2 32APSK)

15.11., 9.07., 4.5., 6.5. (DVB-S2X 64APSK-opcija)

Demodulācijas režīms: QPSK, 8PSK, 16APSK, 32APSK (tikai DVB-S2)

LNB polaritātes izvēle: Vol 0, 13V, 18V Var izvēlēties

LNB joslas izvēles tonis: 0/22Khz Atlasāms

Ieejas pretestība: 75 Ω

FEC (koda ātrums): 1/2, 2/3, 3/4, 5/6, 7/8

DiSEqC: saderīgs ar DiSEqC 2.0

ATSC uztvērējs

Frekvenču diapazons: 50–860 MHz

Galvenās atsauces specifikācija: ATSC A/53

Ievades līmenis: no -34 līdz +40 dBmV

Zvaigznājs: 8-VSB

Joslas platums: 6Mhz

DVB-ASI ieeja

Savienotājs: BNC mātīte, 75Ω

Signāla līmenis: 200-800 mVp-p

Paketes garums: 188 baiti

Maksimālais bitu{0}}ratums: vienā portā Mazāks vai vienāds ar 100 Mb/s

Ievades portu skaits: divi atsevišķi ASI porti

Multipleksēšana

Maksimālā PID pārveidošana 180 ieejas kanālā

PID pārveidošana automātiski vai manuāli

PSI/SI: SDI/PMT/TOT/PAT/BAT/CAT/TDT/NIT ievietojums

Precīza PCR regulēšana

ASI I/O

DVB-ASI: 2 ASI ieeja un izeja, 75Ω, BNC, 188 baiti

MPEG-2 TS, izmantojot DVB-ASI (EN 50083-9)

ASI izeja: viena MPTS izvēles spogulis

IP I/O

RJ45 ports: 100/1000M GbE ports, 1 * DATA ports, ko izmanto ievadei un izvadei

IP izvade: 4*MPTS+512 SPTS no datu porta

IP ieeja: 128*MPTS/SPTS UDP/IP ieeja no datu porta

TS, izmantojot UDP, unicast un multicast straumēšana TS, izmantojot RTP/RTSP

Konfigurējams paketes izmērs (2-7)x188 baiti, filtrējiet nulles paketi

Atlasāms SPTS ierobežojums: 2,3 M, 2,5 M, 2,9, 3,3 M, 3,8 M, 4,6 M, 5,7 M, 7,6 M, 11,5 M, 23 M

Sistēma

Lokālais interfeiss: LCD + vadības pogas

Konfigurācijas saskarne: tīmekļa-bāze

Attālā jaunināšana: izmantojot tīklu

Savienotājs: RJ45, 100M/1000M Ethernet interfeiss

Fiziskais un spēks

Spriegums: 100 līdz 120/200 līdz 240 V maiņstrāva ±10%; 50/60 Hz

Patēriņš: 60W

Darba temperatūra: 0-50 grādi

Uzglabāšanas temperatūra: -20 ~ 80 grādi

Izmēri: 483 mm (W) * 380 mm (G) * 44,5 mm (A)

Svars: 9,3 kg/gab
