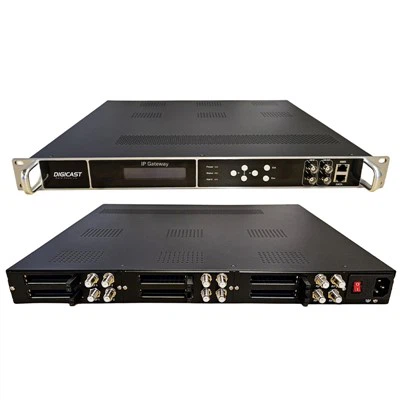

H265 4K HD Professional IRD

TUNERA IEEJA

DVB-S/S2 uztvērēja ieeja (ISI rūpnīcā pēc izvēles)

Savienotāja tips 2×F tipa sieviešu 75Ω ieejai

Ievades frekvenču diapazons 950-2150MHz

Ievades līmenis -25~-65dBm

Simbolu ātrums 1 ~ 45 Msps

Roll-off faktors

DVB-S: 0.35

DVB-S2: 0.35, 0.25, 0.2

FEC koda ātrums

DVB-S QPSK: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-S2 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10

DVB-S2 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

LNB polaritātes izvēles spriegums 0, 13V, 18V izvēle

Atlasāms LNB joslas izvēles signāls 0/22KHz

Satelīta atlases komanda DiSEqC 1.0

ISI ID 1 ~ 255 lietotāja konfigurējams

DVB-S/S2/S2x uztvērēja ieeja (16APSK/32APSK/64APSK rūpnīcā pēc izvēles)

Savienotāja tips 1×F tipa sievišķais 75Ω ieejai, 1×F tipa iekšpuse 75Ω cilpai caur izvadi

Ievades frekvenču diapazons 950 ~ 2150MHz

Ievades līmenis -25 ~ -65dBm

Simbolu ātrums

QPSK/8PSK: 1 ~ 60 Msps

16APSK: 1 ~ 58 Msps

32APSK: 1 ~ 55 Msps

64APSK: 1 ~ 34 Msps

Ritināšanas koeficients 0.05 līdz 0,35

FEC koda ātrums

DVB-S: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-S2: 1/2, 3/5, 2/3, 3/4, 5/6, 8/9, 9/10

LNB polaritātes izvēles spriegums 0, 13V, 18V izvēle

Atlasāms LNB joslas izvēles signāls 0/22KHz

Satelīta atlases komanda DiSEqC 1.0

DVB-C uztvērēja ieeja

Savienotāja tips 2×F tipa sieviešu 75Ω ieejai

Ievades frekvenču diapazons 51~862MHz

Ievades līmenis 51 ~ 75 dBμV

Simbolu ātrums 1–7 MBaud (ITU J.83 A pielikums)

Zvaigznājs 16QAM, 32QAM, 64QAM, 128QAM, 256QAM

Joslas platums 6MHz, 7MHz, 8MHz

Ieejas atdeves zudums 7dB (tip.)

DVB-T/T2 uztvērēja ieeja

Savienotāja tips 2×F tipa sieviešu 75Ω ieejai

Ievades frekvence 104~862MHz (VHF/UHF)

Ievades līmenis -20~-70dBm

Zvaigznājs

DVB-T: QPSK, 16QAM, 64QAM

DVB-T2: QPSK, 16QAM, 64QAM, 256QAM

Joslas platums 6MHz, 7MHz, 8MHz

FFT režīms

DVB-T: 2K, 8K

DVB-T2: 1K, 2K, 4K, 8K, 16K, 32K

Apsardzes intervāls

DVB-T: 1/4, 1/8, 1/16, 1/32

DVB-T2: 1/4, 5/32, 1/8, 5/64, 1/16, 1/32, 1/64, 1/128

FEC koda ātrums

DVB-T: 1/2, 2/3, 3/4, 5/6, 7/8

DVB-T2: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6

Ieejas atdeves zudums 7dB (tip.)

DTMB uztvērēja ieeja

Savienotāja tips 2×F tipa sieviešu 75Ω ieejai

Ievades frekvence 46,5 ~ 866MHz

Ievades līmenis -87~-29dBm

Simbolu ātrums 7,56 MBaud

Joslas platums 6MHz/7MHz/8MHz

Zvaigznājs 4QAM-NR, 4QAM, 16QAM, 32QAM, 64QAM

Aizsardzības intervāls PN420, PN595, PN945

Ritināšanas koeficients 0.05

Interleaving dziļums 240 720

FEC koda ātrums {{0}},4, 0,6, 0,8

ATSC uztvērēja ieeja

Savienotāja tips 1 × F tipa sieviešu 75Ω ieejai

Ievades frekvenču diapazons 54~864MHz

Ievades līmenis -75~-7 dBm (ATSC 8VSB)

Simbolu ātrums 10,762 MBaud

Zvaigznājs 8VSB

Ritināšanas koeficients 0.115

Joslas platums 6MHZ

ASI IEEJA

Savienotāja tips 2×BNC mātīte, 75Ω

Standarta DVB-ASI, EN50083-9

Ievades bitu pārraides ātrums Mazāks vai vienāds ar 200 Mb/s

DS3/E3 ieeja

Savienotāja tips 2×BNC vītne, 75Ω, ieskaitot cilpu

Standartam atbilst ITU-T G.703

Rāmja struktūra saderīga ar ITU-T G.752 un ITU-T G.804

Bitu pārraides ātrums

DS3: 44,736 Mb/s

E3: 34,368 Mb/s

TS pa IP

Savienotāja tips 2×RJ-45 neatkarīgs, 100/1000 Base-T TS/IP

Darbības režīms un efektīvais bitu pārraides ātrums

1) pilna dupleksa, atbalsts Pro MPEG FEC, dublējums 1+1, maks. 80 Mb/s

2) 4-CH DVB režīma izeja, maks. 200 Mb/s, vergu spoguļa izeja

3) 32-CH IPTV režīma izeja, kopējā 800 Mb/s, vergu spoguļa izeja

Protokols UDP / RTP, Multicast / Unicast, IGMPv3, ARP

FEC SMPTE 2022M (Pro-MPEG) FEC (tikai GigE)

TS apstrāde

TS ievades pārvaldība Demux un Remux starp uztvērēja / DS3 (pēc izvēles) / E3 (pēc izvēles), ASI un TS/IP ieejām

TS Output Management Demux un Remux 2 neatkarīgām ASI izejām

Servisa un PID pārvaldība Remux, filtrēšana un pārkartošana

PSI/SI tabulas atjaunošana, NIT un SDT izdevums, LCN izdevums un atkārtota ģenerēšana, EIT P/F izdevums

Dešifrētāja DVB kopējais kodēšanas algoritms (CSA)

BISS režīms BISS-1, BISS-E

Kopējā saskarne Dubultie PCMCIA sloti, kas ir saderīgi ar lielākajām tirgū esošajām CA CAM

ASI izvade

Savienotāju tips 2 pāri, 4 x BNC mātītes, 75Ω

Standarta DVB-ASI, EN50083-9

Izvades bitu pārraides ātrums Mazāks vai vienāds ar 200 Mb/s

TS apstrāde

2 neatkarīga TS caurlaide vai atkārtota multipleksēšana no uztvērēja, TS/IP un 2 ASI ieejām

HDMI izeja

Standarta 1 × HDMI 2.{2}}interfeiss, HDCP 2.2

Video izšķirtspēja un kadru ātrums

4KP60, 4KP50, 1080P50, 1080P30,

1080P24,1080i60, 1080i50, 720p, 480p,

576p, 576i, 480i

Video PID bitu pārraides ātrums ir mazāks vai vienāds ar 50 Mb/s

Video dekodēšana

Videoklipa profils/līmenis

MPEG-2 SP@ML, MP@HL

MPEG-4 SP@L0-3, ASP@L0-5, GMC,

H.264 BP/MP/HP@ 5. līmenis.0,

H.265 Main Profile@L5.{2}} Augstākā līmeņa

Audio dekodēšana

Audio formāts

MPEG-1 2. slānis

a. 2 stereo pāri (Stereo, Dual Mono, Kreisais, Labais)

MPEG-2 AAC

a. 5.1 mix līdz 2.0 (Stereo, Dual Mono, Kreisais, Labais)

b. 2.0 (Stereo, Dual Mono)

MPEG-4} HE-AAC v1/v2

a. 5.1 mix līdz 2.0 (Stereo, Dual Mono, Kreisais, Labais)

b. 2.0 (Stereo, Dual Mono, Kreisais, Labais)

SDI izvade

Savienotāja tips 4×BNC, sieviešu, 75Ω

Standarta SMPTE ST 2082 (12G UHD-SDI), ST2081 (6G UHD-SDI),ST 424(3G-SDI),ST 292(HD-SDI), ST 259(SD-SDI), līmenis 800mV pp

(Piezīme: 12G SDI un 6G SDI ir bezjēdzīgi, tikai rezervēti, pašlaik tikai 3G SDI)

Analogā video izvade

CVBS savienotājs 1 × BNC vītne 75Ω, 1 × RCA vītne

CVBS standarta NTSC, PAL un SECAM

CVBS izšķirtspēja 576i × 25, 480i × 29,97

Analogā audio izeja

Savienotāja tips 2×D-sub 9 vīrišķais, ar XLR adaptera kabeli

Izejas pretestība 600Ω (balansēta)

Izvades režīms pa kreisi, pa labi, dubultā mono, stereo

Izvadu skaits 2 stereo audio izeju pāri (tiek atšifrēti 2 audio PID vai 4 kanāli)

Papildu datu apstrāde

Subtitri DVB, EBU VBI teleteksts, WSS

Slēgtie paraksti IVN 608, EIA 708, IVN 608-līdz-708

Atlaišana

Redundances ports starp uztvērēju, ASI ievadi un TS/IP ievadi

Pārslēgšanas nosacījums TS sinhronizācijas zudums

Pārslēgšanas režīms Galvenais, rezerves

Signalizācija

Savienotāja tips 2×D-sub 9 vīrišķais

Lietotāja definēts pārslēgšanās nosacījums

Kontrole un uzraudzība

Savienotāja tips 1×RJ-45, 10/100 Base-T, aprīkojuma IP vadībai

Tālvadības pults SNMP 2.0, HTTP (tīmekļa GUI), patentēta HDMS (galviņas ierīču pārvaldības sistēma)

Vietējās vadības LCD displejs un priekšējā vadības 6-tastatūra

Seriālais ports 1×RS-232 D-sub, tikai atkļūdošanai

Aprīkojuma jaunināšana Telnet/FTP, WEB/HTTP vai USB

Fiziskā

Izmērs 1U 19" Pilna plaukta izmērs

Svars 5.0kg

Barošanas avots AC 90V~250V, 50/60Hz

Enerģijas patēriņš 30 W (izņemot LNB jaudu)

Darba temperatūra 0~45 grādi

Uzglabāšanas temperatūra -10~60 grādi

Darba mitrums 10-90%, nekondensēts
